Hohlprägen

Innovative Umformung von Blech- und Folienbauteilen

Hohlprägen (umgangssprachlich Prägen) eröffnet neue Möglichkeiten für funktionsintegrierte Bauteile mit minimalem Materialeinsatz. In unseren Versuchsfeldern entwickeln wir gemeinsam mit Ihnen robuste Umformprozesse für anspruchsvolle Geometrien. Ideal für die industrielle Prototypenfertigung und die Validierung neuer Produktdesigns.

Funktionsprinzip: Der Stempel (Patrize) zieht das Folienhalbzeug in die Matrize und prägt die Strömungskanäle der Bipolarplatte.

Funktionsprinzip Hohlprägen

Das Verfahren basiert auf dem Zusammenwirken von Stempel (Patrize) und Matrize. Dabei wird das folienartige Halbzeug zwischen den Werkzeughälften durch eine kombinierte Zug- und Biegebeanspruchung plastisch verformt. Der Stempel taucht in die Kavität der Matrize ein und zieht den Werkstoff definiert über die Werkzeugradien in die Tiefe. Die eingebrachten Vertiefungen bilden die Kanäle für die Medienführung der Bipolarplatte.

Anlagen zum Hohlprägen

In den Versuchsfeldern am Fraunhofer IWU stehen verschiedene Anlagen zum Hohlprägen zur Verfügung. Kontaktieren Sie uns, um Ihre Prototypen bei uns testen zu lassen.

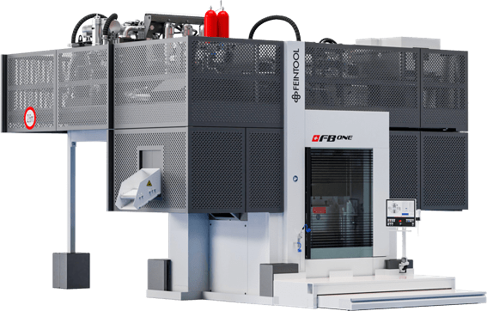

FB one 11 000

Hydraulische Feinschneidpresse

Nennpresskraft: 11.000 kN
Werkzeugspannfläche: 960 × 960 mm
Gegenhalterkraft (min.–max.): 330–3300 kN
Hubzahl (teileabhängig): 60 1/min
Materialbreite (min.–max.): 40–450 mm
Gesamtanschlusswert: ca. 350 kVA
