Beschreibung

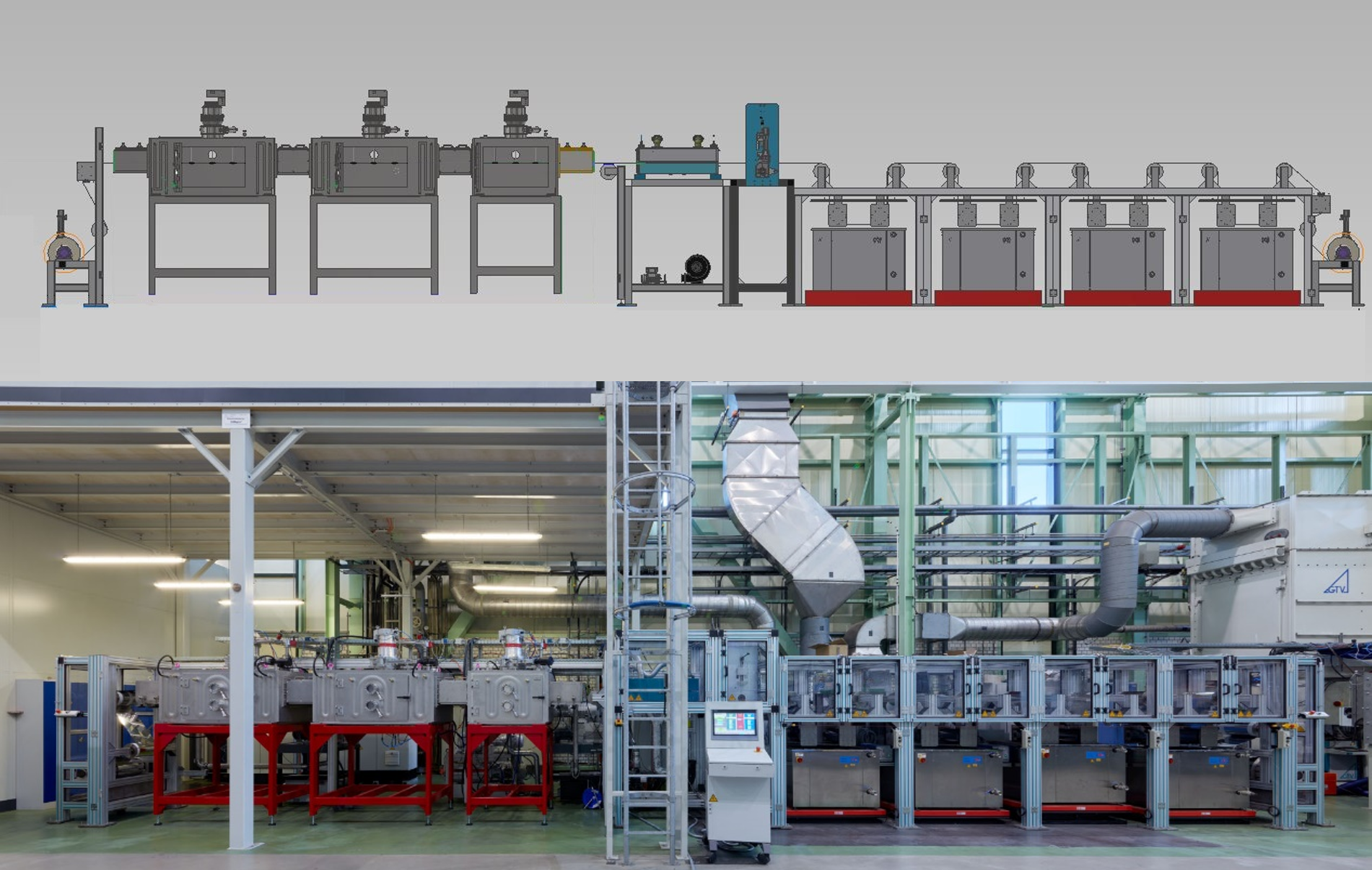

Prototyp zum kontinuierlichen Beschichten von Metall-Coils für BPP, Anlage dient zur Darstellung und Weiterentwicklung der benötigten Prozessschritte von Plasmafeinreinigung, Metall- und Kohlenstoffbeschichtung mit einer Bandgeschwindigkeit von max. 10 m/min, um Qualitativ hochwertige Beschichtungen und masseproduktionsfähige Mengen herzustellen. Abmessung + Parameter Bandanlage gesamt: 16500 mm x 1800 mm x 2600 mm (LxBxH) Bandzugspannung: 100-2000 N/Arbeitsbreite max. Geschwindigkeit : 10 m/min Substratbreite: 300 mm, Substratdicke: 100 µm Abmessung + Parameter Vakuumsektion: 5050 mm x 1500 mm x 2650 mm (LxBxH) drei getrennte Vakuumkammern für Plasmafeinreinigung Metall- und Kohlenstoffbeschichtung, variable Installation der Anzahl von Verdampfer für die einzelnen Prozessschritte Aktuell Verdampferbestückung = jeweils 3 Längsverdampfer für Plasmafeinreinigung und Metallbeschichtung und 4 Rundverdampfer für die Kohlenstoffbeschichtung. Standort: Fraunhofer IWS Dortmund
